MOYEN CALIBRE
Munitions de 40 mm x 53
La munition de 40 x 53 mm est une cartouche à haute vitesse pour les lance-grenades automatiques en service dans les Forces armées canadiennes et leurs alliés. La munition de 40 x 53 mm est utilisée dans les lance-grenades automatiques montés sur des trépieds, des véhicules ou des hélicoptères tels que le lance-grenades Mk 19, la mitrailleuse à grenades (GMG) de 40 mm Mk 47 « Striker », la GMG Heckler & Koch ou le lance-grenades automatique sud-africain Vektor Y3. Dans ces rôles, les cartouches sont reliées entre elles par des maillons détachables métalliques.

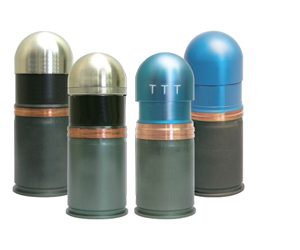

Aujourd’hui, General Dynamics Produits de défense et Systèmes tactiques – Canada (GD-OTS – Canada) produit deux types de cartouches de 40 x 53 mm résumés dans les onglets ci-dessous :
Les cartouches de 40 x 53 mm pour tir d’exercice marquantes (TPM) S422 sont conçues pour être tirées par des lance-grenades automatiques comme le GMG H&K S425 des Forces canadiennes. Conçue par Singapore Technologies (STK), la cartouche est assemblée sous licence par GD-OTS Canada pour l’utilisation par les Forces armées canadiennes. La cartouche et la majorité de ses composants sont fabriquées et assemblées au Canada afin de répondre aux exigences canadiennes. À l’impact avec la cible, un nuage de fumée orange non toxique marque le point d’impact.
- Vitesse de départ : 240 m/s
- Portée maximum : 2 200 m
Les cartouches de 40 x 53 mm pour tir d’exercice traçantes, marquantes (TP-T M) S423 sont conçues pour être tirées par des lance-grenades automatiques comme le GMG H&K S425 des Forces canadiennes. Conçue par Singapore Technologies (STK), la cartouche est assemblée sous licence par GD-OTS Canada pour l’utilisation par les Forces armées canadiennes. La cartouche et la majorité de ses composants sont fabriquées et assemblées au Canada afin de répondre aux exigences canadiennes. À l’impact avec la cible, un nuage de fumée orange non toxique marque le point d’impact. Un traceur d’une durée minimum de 5 secondes est visible durant le vol du projectile.
- Vitesse de départ : 240 m/s
- Portée maximum : 2 200 m
S425 à explosif détonant à double usage avec autodestruction et explosion améliorée (HEDP-SD EBIX)
Les cartouches de 40 x 53 mm à explosif détonant à double usage avec autodestruction et explosion améliorée avec explosif à risques atténués (HEDP-SD EBIX) S425 sont conçues pour être tirées par des lance-grenades automatiques comme le GMG H&K S425 des Forces canadiennes. Le projectile contient une charge formée capable de pénétrer jusqu’à 78 mm de blindage homogène laminé en acier enveloppé par un corps à fragmentation qui produit une explosion létale dans un rayon de 5 mètres. Conçue par Singapore Technologies (STK), la cartouche est assemblée sous licence par GD-OTS Canada. La cartouche et la majorité de ses composants sont fabriquées et assemblées au Canada. La fusée de la grenade détone à l’impact ou s’autodétruit après que la vitesse de rotation a baissé sous une certaine valeur dans les 10 secondes après que le projectile a atteint sa portée maximum.
- Vitesse de départ : 240 m/s
- Portée maximum : 2 200 m
C171 à explosif détonant programmable préfragmenté explosion aérienne à radiofréquence (PPHE-RF)
Les cartouches de 40 x 53 mm à explosif détonant programmable préfragmenté à explosion aérienne – à radiofréquence (PPHE-RF) C171 sont conçues pour être tirées par des lance-grenades automatiques comme le GMG H&K S425 des Forces canadiennes. Conçue par NAMMO, la cartouche est assemblée sous licence par GD-OTS Canada pour l’utilisation par les Forces armées canadiennes. À la distance préprogrammée désignée, la grenade explose et libère plus de 1 400 fragments répartis vers les côtés et l’arrière. Elle contient également une fusée à autodestruction.
- Vitesse de départ : 240 m/s
- Portée maximum : 2 200 m
|
Nature de la cartouche : |
Poids du projectile (g) |
Vitesse de départ (m/s) |
Longueur de la cartouche (mm) |
|
S422 pour tir d’exercice marquante (TPM) |
350 |
242 |
112 |
|
S423 pour tir d’exercice traçante, marquante (TP-T M) |
350 |
242 |
112 |
|
S425 à explosif détonant à double usage avec autodestruction et explosion améliorée (HEDP-SD EBIX) |
350 |
242 |
112 |
|
C171 à explosif détonant programmable préfragmenté à explosion aérienne – à radiofréquence (PPHE-RF) |
350 |
242 |
112 |
